Ürün adı: | COG Grafik LCD Modülü 128 x 64 (RYG12864A) | Model numarası.: | RYG12864A |
---|---|---|---|
Nokta Biçimi: | 128x64 | Görüntüleme Alanı (mm): | 71,0x38,0 |
Görüş açısı: | saat 6 | Lcd Türü: | STN-Mavi |
LED arka ışığı: | Beyaz | Sürücü IC: | ST7567 |
Çalışma sıcaklığı: | -20º C ~ 70º C | Saklama derecesi: | -30º C ~ 80º C |
Vurgulamak: | Lcd Grafik Ekran Modülü,Transflektif Lcd Ekran |

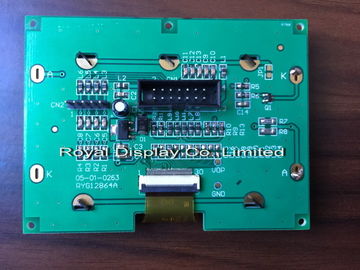

COG Grafik LCD Modülü STN Mavi RYG12864A 128 * 64 nokta, 3.3V Güç kaynağı
CN1 | SEMBOL | CN2 | SEMBOL |
1 ~ 2 | + 5V | 1 | GND |
3 ~ 6 | S01 ~ S04 | 2 | S14 |
7 | A0 | 3 | S13 |
8 | SCK | 4 | S12 |
9 | SDA | 5 | S11 |
10 | BL | ||
11 | / CS | ||
12 | / RST | ||
13 ~ 14 |
GND
|
