Ürün adı: | UDLP-GG19264B-FSPCELW-V01 COG Grafik LCD Modülü FSTN Pozitif Siyah Beyaz Üzerine 192 * 64 nokta, 3,3 | Model numarası.: | UDLP-GG19264B-FSPCELW-V01 |
---|---|---|---|
Nokta Biçimi: | 192X64 | Görüş açısı: | saat 6 |
LED arka ışığı: | Beyaz | Sürücü IC: | UC1698 |
Çalışma sıcaklığı: | -20º C ~ 70º C | Lcd Türü: | FSTN Postive |
Vurgulamak: | Lcd Grafik Ekran Modülü,Tek Renkli Grafik Ekran |

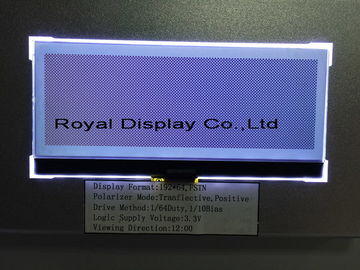

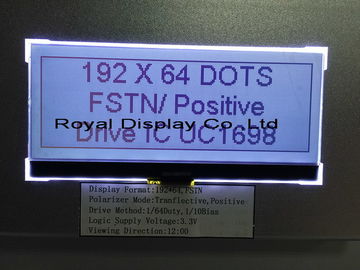

UDLP-GG19264B-FSPCELW-V01 COG Grafik LCD Modülü FSTN Pozitif Siyah Beyaz Üzerine 192 * 64 nokta, 3,3V Güç kaynağı
CN1 | SEMBOL | CN1 | SEMBOL |
1 ~ 2 | LED-A | 16 ~ 17 | VSS |
3 ~ 4 | LED-K | 18 | BM0 |
5 | VLCD | 19 | CS0 |
6 ~ 7 | VS + | 20 | CD |
8 ~ 9 | VS- | 21 | WR1 |
10 | VB0- | 22 | WR0 |
11 | VB1- | 23 | RST |
12 | VB1 + | 24 ~ 32 | DB0 ~ DB8 |
13 | VB0 + | 33 | DB13 |
14 ~ 15 |
VDD |
34 | DB15 |
