Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Nokta Biçimi: | 192x64 | Anahat (mm): | 150.00*62.25*13.10mm |
---|---|---|---|
arka ışık: | LED Sarı-Yeşil/Beyaz | Bağ: | Dişli + FPC |
Güç kaynağı: | 5V | Arayüz: | Paralel |
Görüş Açısı Aralığı: | saat 6 | Bağlayıcı: | FFC-Bağlayıcı |
Denetleyici: | Aip31107/Aip31108 | ||
Vurgulamak: | COG FPC LCD Modül Ekranı,192X64 LCD Modül Ekranı,Grafik LCD Modülü 3.3V |

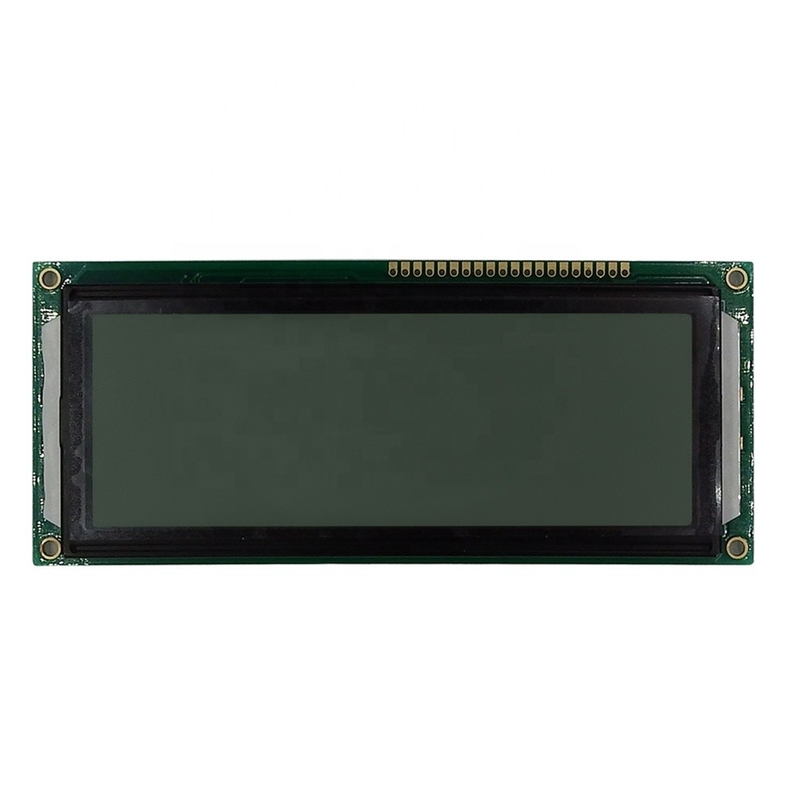

192X64 LCM Stn LCD Ekran 19264 Grafik COB LCD Modülü
192X64 Grafik LCD Modülünün Açıklaması

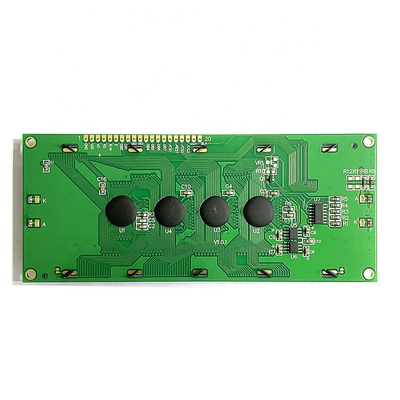

RYP19264A192x64 piksel çözünürlüğe sahip bir LCD ekran modülüdür, modül boyutu150.00*62.25*13.10mm.RYP19264AIC kullanırAIP31107/AIP311088080 arayüzünü destekler.RYP19264A20 pini vardır.Modül, kolay montaj ve kullanım için vida delikli bir PCB'ye ve çevre devresine sahiptir.Mantık voltajı 5,5 V'tur (isteğe bağlı: negatif voltaj), Çalışma sıcaklığı -20~+70℃'yi kapsar, saklama sıcaklığı aralığı -30~+80℃'dir.İçindeRYP19264Aserisinde sarı-yeşil ve beyaz gibi farklı arka aydınlatma seçenekleri mevcuttur.Polarizör tipine gelince, müşteriler transflektif veya transmisif tipi seçebilirler.
19264 LCD modülünün özellikleri
Çözünürlük
|
192*64
|
Görüş açısı
|
saat 6
|
Dış boyutlar
|
150.00*62.25*13.10mm
|
Görsel Alan
|
123,5*43,0 mm
|
Aktif Alan
|
120,92*40,28 mm
|
Denetleyici IC
|
AIP31107/AIP31108
|
Ekran modu
|
FSTN/Gri,STN/Sarı-yeşil
|
Arka Işık Türü
|
LED Sarı-yeşil/Beyaz
|
Modül Gerilimi
|
VDD:5V
|
Çalışma sıcaklığı
|
-20°C~+70°C
|
Saklama derecesi
|
-30°C~+80°C
|
Pim sayısı
|
20 pim
|
4,05 inç 192X64 LCD modülün Kontur Çizimi
Grafik LCD'ler hakkında daha fazla bilgi
Grafik LCD'lertamamen değiştirilebilir grafikler görüntüleyebilir.Birçok farklı menüyü görüntülemesi gereken veya birkaç farklı yazı tipini ve yazı tipi boyutunu görüntüleme yeteneğine ihtiyaç duyan uygulamalar için yaygın bir seçenektir.Değişen grafiklere ek olarak, düşük güç tüketimi ile güneş ışığında optimum okunabilirlik de sağlayabilir.
Özellikler
1. Çok çeşitli hazır boyutlar ve çözünürlükler
2. Çoğu ürün stokta tutulur ve aynı gün sevk edilebilir
3. Tamamen değiştirilebilir grafikler gösterebilme
4. Güneş ışığında okunabilir
5. Düşük güç tüketimi
6. Tamamen özelleştirilebilir
Özel Yapım LCD modül Proje Sipariş Akışı
1. Soruşturma
Bize taslak / detay çizimi, proje programı, uygulama, adet gönderin.talep vb. e-posta ile ( wendy@rylcd.com'a)
Teklif 3 gün içinde hazır olacaktır (normalde 1 gün).
2. Sayaç çizimi
Teklifimizi onayladıktan ve takım ücretini aldıktan sonra karşı çizimi göndereceğiz.
normalde LCD cam için 3 gün ve LCD modül için 1 hafta.
3. Takım örnekleri
Çizim onayından sonra takım numuneleri yaklaşık 30 gün içinde tamamlanacaktır.
4. Seri üretim
Numune onayından sonra, seri üretim malları yaklaşık 30 ila 60 gün içinde tamamlanacaktır.Sipariş durumuna ve malzeme tedarik durumuna bağlıdır.
LCD Ekran Modülü ile ilgili uygulama
Grafik LCD modülü hakkında SSS
S: Ürünlerin kalitesi nasıl kontrol edilir?
C: Şirketin profesyonel kalitede bir ekibi vardır ve tüm ürünler sevkıyattan önce %100 denetlenir.
S: OEM işlemeye açık mısınız?
A: evet, OEM yapabiliriz.
S: ürün uygulaması nedir?
C: Enstrüman, el cihazları, endüstriyel kontrol, medikal, otomotiv, akıllı ev ve diğer alanlarda yaygın olarak kullanılmaktadır.
S: Tüccar mısınız yoksa fabrika mısınız?
C: Biz üreticiyiz, üretim markamız ve üretim çalışanlarımız var.
S: OEM'de üretim yapabilir misiniz?
C: Evet, yapabiliriz.
S: Ürünlerin kalitesi nasıl kontrol edilir?
C: Şirketin profesyonel kalitede bir ekibi vardır ve tüm ürünler sevkıyattan önce %100 denetlenir.
