| Ekran tipi: | 8 (karakterler) X 2 (hattı) | LCD Tipi: | FSTN, Pozitif, Aktarıcı |
|---|---|---|---|
| IC: | Nt7066u-F00 | Sürüş Yöntemi: | 1/16 Görev, 1/5 Önyargı |
| Görüntüleme yönü: | saat 6 | Sürüş Gerilimi: | LCD=4.7V, LCM=5.0V |
| Çalışma Sıcaklığı(°C): | -20 ila +70 | Depolama Sıcaklığı(°C): | -30 ila +80 |
| Vurgulamak: | 0802 Karakter LCD Ekran Modülü,STN Karakter LCD Modülü |
||

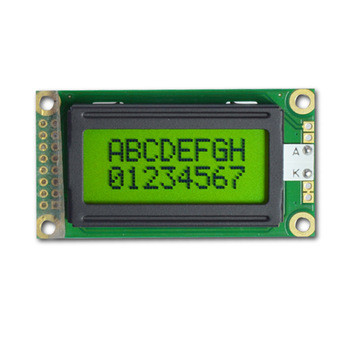

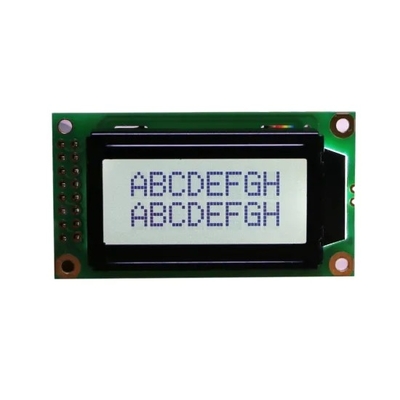

Karakter LCD, genellikle sabit bir karakter boyutu ve düzeninde sunulan metin ve basit simgeler gösteren elektronik cihazlarda kullanılan sıvı kristal ekran teknolojisidir.8x2 karakterli bir LCD, 2 satırının her birinde 8 karakter görüntüleyebilen bir sıvı kristal ekran (LCD) modülünü ifade ederGenellikle 8x8 karakterli LCD veya 8x2 alfaberik LCD olarak bilinir. LCD ekranları, ekrandaki karakterlerin görünürlüğünü kontrol etmek için sıvı kristal hücreler ve elektrik akımları kullanır.İşte 16x4 karakterli LCD modülümüzün veri sayfası..
Tablo spesifik talimatlar içerir.
| Görüntüleme Biçimi | 8 (karakter) ×2 (hattı) |
| Görüntüleme modu | STN, Pozitif ((Y-G), Transflective |
| Sürüş Yöntemi | Tanrı'nın Sözü Hakkında Bilgi, 1/5 |
| Görünüm Alanı ((mm) | 38 ((L) X16 ((W) |
| Çizelge Boyutu ((mm) | 58 ((L) X 32 ((W) XMax 13.8 ((T) |
| Nokta boyutu ((mm) | 0.56 ((W) X0.66 ((H) |
| Nokta mesafesi ((mm) | 0.6 ((W) X0.7 ((H) |
| Karakter boyutu | 2.96 ((W) X5.56 ((H) |
| IC | SPLC780D |
| Yön göster | Saat altıda. |
| Arayüz Modu | 8 Bit MPU Arayüzü |
| Arka ışık | Y-G tarafı |
| Sürücü Gücü | VDD=5.5V |
| OperasyonTemp. | -20 ila +70 |
| Depolama Zamanı. | -30 ila +80 |
0802 karakterli LCD modülünün çizimi
1. Görüntü istikrarı: Karakter LCD'leri tipik olarak uzun ömürlüdür ve piksel yanması veya görüntü solması gibi sorunlara daha az eğilimlidir.Bu, uzun süreli sürekli kullanım gerektiren uygulamalarda çok güvenilir hale getirir..
2Düşük güç tüketimi: Sıvı kristal molekülleri sadece gerektiğinde düzenlendiği için, pil gücüne dayanan veya uzun süreli kullanım gerektiren cihazlarda çok ekonomiktir.
3Yüksek görünürlük: Karakter LCD, parlak güneş ışığında veya düşük ışık ortamlarında bile karakterlerin ve resimlerin net bir şekilde görüntülenmesini sağlayarak mükemmel görünürlük sağlar.Hem dışarıda hem de içeride son derece rahat..
4Bilgi ekranı: Karakter LCD, esas olarak mesaj, veri ve parametrelerin görüntülenmesini gerektiren uygulamalar için uygun metin ve rakamların görüntülenmesi için kullanılır.Genellikle karakterleri satır ve sütun şeklinde düzenlerler..
5Kontrolü kolay: Karakter LCD'nin kontrolü nispeten basittir ve mikro denetleyiciler veya özel LCD denetleyicileri kullanılarak yönetilebilir.Bu, gömülü sistemlere ve elektronik cihazlara entegre edilmesini kolaylaştırır..
6Çevre dostu: Bazı diğer ekran teknolojileri ile karşılaştırıldığında,karakter LCD'ler daha az malzeme kullanır ve cıva veya kurşun gibi zararlı maddeleri içermediği için daha çevre dostudur.
Karakter modülü, karakterleri, sembolleri ve rakamları gösterebilen bir alfabetik ekran. 16x4 karakterli LCD Ekranlar, dijital metre, zamanlayıcı,sıcaklık kontrol cihazları, elektronik ölçekler vb. gerçek zamanlı verileri, ölçüm sonuçlarını, ekipman durumunu vb. görüntüleyebilir ve temel bilgi görüntüleme işlevleri sağlayabilirler.16x4 karakterli LCD ekran da gömülü sistemlerde kullanılabilir, örneğin mikro denetleyici geliştirme panoları, gömülü denetleyici, robot kontrol panelleri vb. Hata ayıklama bilgileri, kullanıcı istekleri, durum göstergeleri,Geliştiriciler ve kullanıcılar arasındaki etkileşimi kolaylaştırmak için.
1TN/STN/FSTN gibi farklı modlar için kullanılabilir...
2Destek karakterleri: 8x2,16x1,16x2,16x4,20x4, ect..
3Yeni boyut, arka ışık, renk dahil olmak üzere tüm modül için özel,
4PCB devre kartı bağlantı modu vb.
5Farklı gereksinimler karşılanabilir.
Örnek alabilir miyim?
Evet, sadece bize örnek siparişleri verin, ve özel için ücretsiz örnekler ama modül ücreti ve teslimat ücreti ödenmelidir.
Bir LCD modülünü nasıl özelleştirebilirim?
A. LCD modülleri tasarlamak ve çizimleri onaylamak için bize mesaj gönderin.
Kalıp maliyeti iade edilebilir mi?
A Evet, eğer miktar tatmin edilirse.
Q Büyük miktarlarda sipariş verirsem daha düşük bir fiyat alabilir miyim?
A Evet, daha büyük siparişlerle daha ucuz fiyatlar.
Siparişimi ne zaman göndereceksiniz?
A Normalde ödeme aldıktan sonra 25 gün, ama sipariş miktarı ve üretim programına göre müzakere edilebilir.
