| Anahat Boyutu: | 79.00*46.0*11.2 mm | Alanı Görüntüle: | 54.8*19.1 mm |
|---|---|---|---|
| Nokta Boyutu: | 0,38*0,43 mm | Nokta Aralığı: | 0.40*0.45 mm |
| Arabirim: | 8 bit 8080 | Çalışma sıcaklığı: | -30 ila +70 santigrat derece |
| Vurgulamak: | ST7567 Grafik LCD Modülü,Arkaplan ışığı ile grafik LCD modülü,Sarı yeşil Grafik LCD Modülü |
||

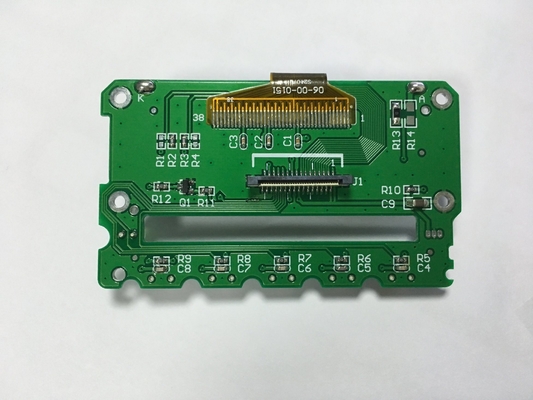

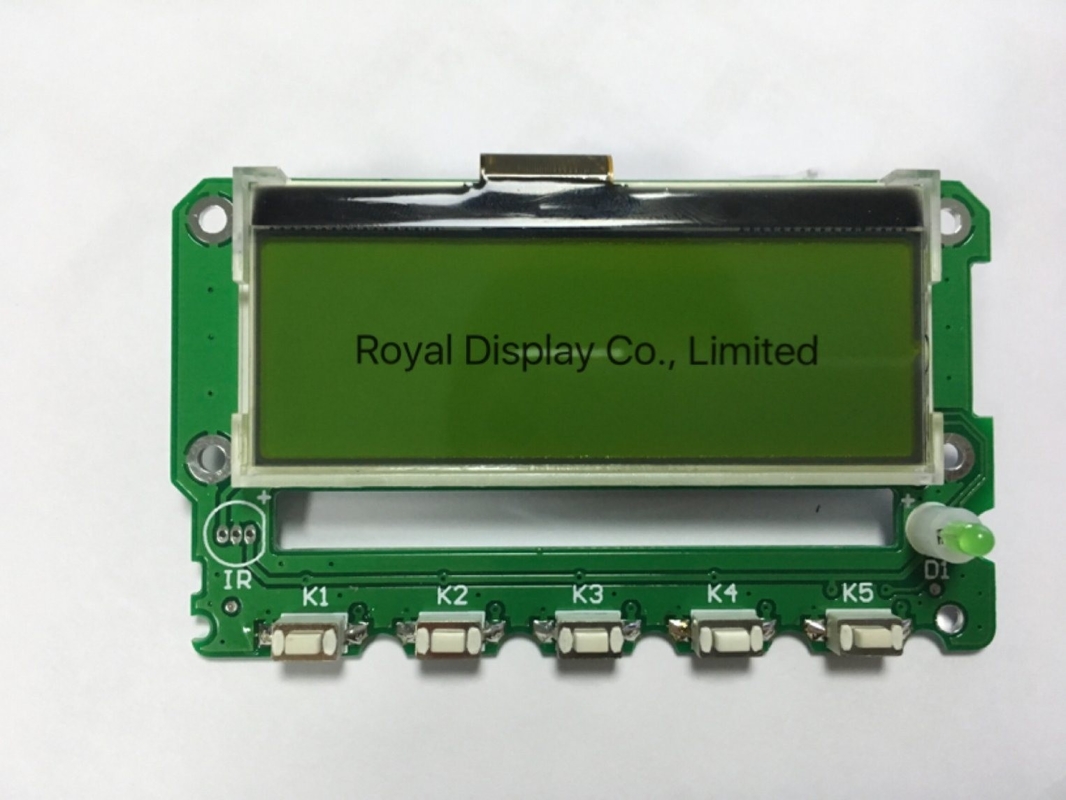

122*32 grafik LCD Modülü ST7567 arka ışıkla sarı yeşil 12H geniş sıcaklıklı endüstriyel ekran
Ürün Tanımı
Grafik LCD (Liquid Crystal Display), grafik içeriğini ve özel desenleri görüntüleyebilen bir ekran türüdür. Önceden tanımlanmış karakterleri görüntülemekle sınırlı olan karakter tabanlı LCD'lerin aksine,bir grafik LCD size bireysel pikselleri kontrol etmenizi sağlar, özel şekiller, görüntüler ve grafik kullanıcı arabirimleri oluşturmanıza olanak tanır.Standart TN (Twisted Nematic) ekranlarına kıyasla daha iyi kontrast ve görüntüleme açıları sağlayan bir tür LCD (Liquid Crystal Display) teknolojisi. FSTN ekranları yüksek kaliteli gri ölçekli gösterimleri ve farklı ışık koşullarında daha iyi okunabilirliği ile bilinir.FSTN (Film Compensated Super Twisted Nematic) modunda 122x32 piksellik bir ekran, 122 sütun ve 32 sıra piksel gösterebilen belirli bir grafik ekran türünü ifade eder. İşte 122x32 nokta grafik ürünlerimiz hakkında bazı veriler.

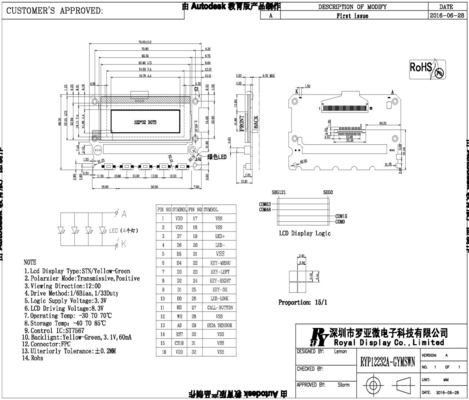

| Ürün | Spesifikasyon |
| Ürün Adı | 122x32 nokta Grafik LCD Modülü |
| Model numarası. | RYP12232A-GYMSWN-A |
| Nokta Biçimi | 122x32 |
| Çizelge Boyutu ((mm) | 79.0(L) ×46.0(W) ×11.2 ((T) |
| Görme alanı ((mm) | 54.8x19.1 |
| Ekran Alanı | 48.78 x 14.38 |
| Görme açısı | Saat 12'de |
| Nokta Boyutu ((mm) | 0.38×0.43 |
| Nokta Pitch ((mm) | 0.40×0.45 |
| Sürücü IC | ST7567- Ne? |
| LCD Tipi | STN/Y-G, İletişimsel, Pozitif, 1/33Duty, 1/6Bias |
| Arkaplan ışığı ((Tip) | Beyaz, 3.1V,60 mA Eşgüdüm>=75% |
| Arayüz modu | 8 BIT 8080 |
| VDD&VLCD ((Tip) | 3.3 V & 8.3 V |
| LCM teknolojik koşulları | RoHS |
| Çalışma sıcaklığı | -30o C ~ 70o C |
| Depolama sıcaklığı | -40oC~85oC |
Ürün Özellikleri
Bir 122x32 nokta grafik LCD modülü, özel grafik ve kullanıcı ara yüzü öğeleri gerektiren uygulamalar için birkaç avantaj sunar.
1- Destek görüntüleme kapasitesi: 122x 32 Piksel FSTN modu ile nokta.
2Çip içi görüntüleme verisi RAM, Kapasite: 122×32 = 3904 bit.
3Seriel arayüzler desteklenir.
4. Çok sayıda komut fonksiyonu verileri göster.
5İçinde gösterge için donanımlı statik sürücü devri.
6İçinde donanımlı düşük güç sıvı kristal ekran güç kaynağı devresi.
7Yüksek hassasiyetli voltaj ayarlama devresi.
8. CR osilatör devresinin içi donanımlı.
9Çok düşük güç tüketimi.
Ürün Uygulamaları
Yüksek görüntü kalitesi, geniş görüntüleme açısı ile 122x32 nokta matris LCD ekranı.Tüm malzemeler çevre koruma gereksinimlerine ve RoHS standartlarına uyuyor.
Bu modül çeşitli aletlerde, akıllı ekipmanlarda, iletişim ekipmanlarında, tıbbi ekipmanlarda, endüstriyel kontrol ekipmanlarında, havacılık, güvenlik, mobilya ekipmanlarında vb. yaygın olarak kullanılmaktadır.Ve bu modülün çok yönlülüğü ve grafik yetenekleri, özel grafikler ve kullanıcı arayüzleri gereken çok çeşitli uygulamalara uygun hale getiriyor..
Hizmetimiz
* En iyisiKalite Kontrolü: Her LCD, teslimattan önce çalışmasını sağlamak için özel aletlerle veya ana panellerle test edilir.
*Doğru Paketleme Yolu:Taşıma güvenliği sağlamak için köpüklü kutuyla anti-statik torbalara paketlenmiş.
*Birden fazla ödeme yolu:T/T, Western Union, L/C, PayPal.
* Güvenilir nakliye yöntemleri:Hızlı teslimat UPS, EMS, DHL, TNT veya hava yoluyla.
* Profesyonel Özel Hizmet: Profesyonel ekip OEM & ODM hizmeti sağlar.
* Rekabetçi Fiyat: Doğrudan fabrika fiyatı.
* Daha iyi satış sonrası hizmet: Uzun bir yıl garanti.
