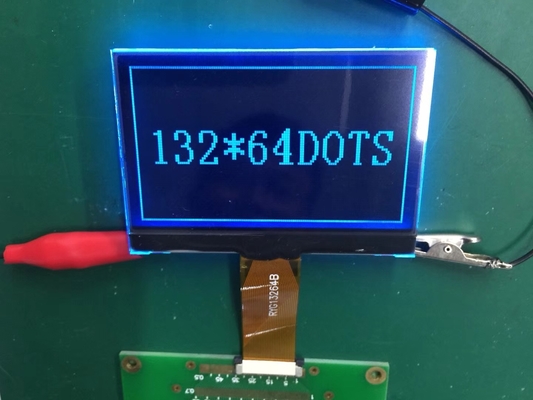

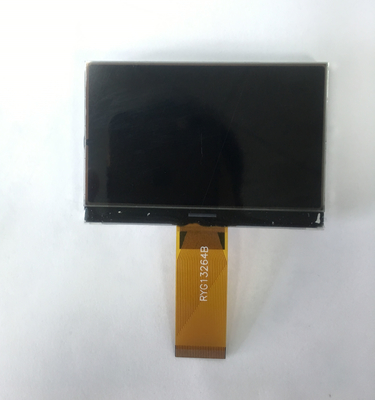

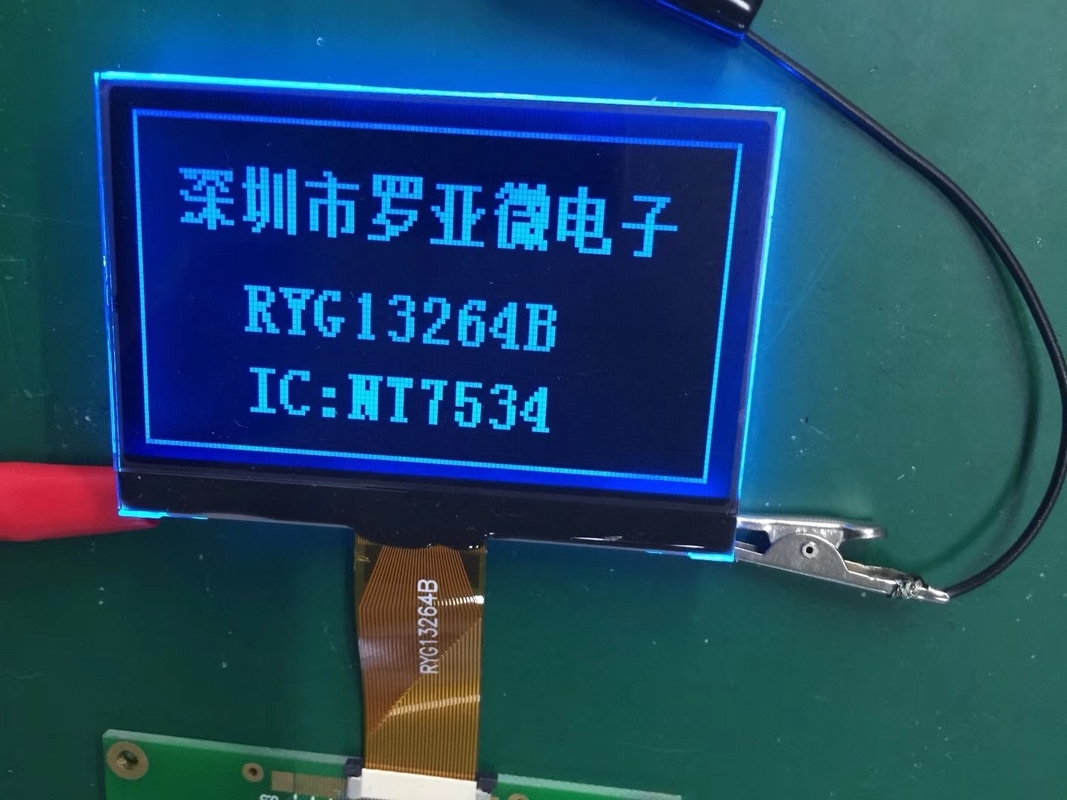

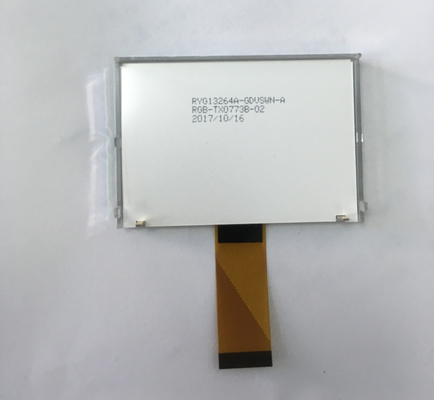

132*64 Grafik Mavi/beyaz Kolesterik Yansıtıcı SSZ1603Z LCD Modülü
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | Royal Display or ODM,OEM |
| Sertifika: | SGS, ROHS |
| Model Number: | RYG13264BW1 |
Ödeme & teslimat koşulları:
| Minimum Order Quantity: | 100 pcs |
|---|---|
| Fiyat: | 2.99 USD EXW negotiable |
| Packaging Details: | Cartons, Capboard, EPE, Blister Tray. |
| Delivery Time: | 15~25 working day |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Ability: | 50K pcs/month |
|
Detay Bilgi |
|||
| Renk Göster: | Mavi beyaz | drive method: | 1/64 Duty, 1/9 Bias |
|---|---|---|---|
| controller: | SSD1603Z | module dimension: | 78.22*47.9*1.7 mm |
| view area: | 68.615*33.255 mm | dot size: | 0.495*0.495 mm |
| operating temp: | -20 to +70 degree C | Depolama sıcaklığı: | -30 ila +80 derece C |
| Vurgulamak: | Kolesterik Yansıtıcı Grafik LCD Modülü,Mavi/beyaz Grafik LCD Modülü,132*64 Grafik LCD Modülü |
||
Ürün Açıklaması
132*64 Grafik Mavi/beyaz Kolesterik Yansıtıcı SSZ1603Z LCD Modülü
TN/STN/FSTN ekranları arasında nasıl seçim yapılır?
TN[Twisted Nematic]: çok ucuz ve hızlı yanıt. Ancak görüntü açısı (5: 1 ila 10: 1) oldukça sınırlıdır (Genellikle yukarıdan veya aşağıdan), kontrast da diğer ekran türlerine kıyasla daha düşüktür.Normalde gri ekran üzerinde siyah veya gri ekran üzerinde mavi.
Tipik Uygulamalar: hesap makineleri, basit endüstriyel cihazlar, düşük maliyetli el aletleri.
STNTN'den biraz daha yüksek fiyat. Daha iyi görüntüleme açısı ve kontrast (8:1 ila 15:1) TN'den. Ama tepki TN'den daha yavaş.Olumlu (açık arka planda koyu metin) veya negatif (koyu arka planda açık metin) seçebilirsiniz. Daha büyük ekran ve daha fazla karakter desteği.
Tipik Uygulamalar: orta sınıf el cihazları, bazı otomatik ekranlar, endüstriyel kontrol panelleri.
FSTN: [Film telafi edilen Süper Dönüştürülmüş Nematik]: Her 3 tip arasında en iyi kontrast (20: 1 ila 40: 1) ve görüntü açıları. Film telafi katmanı STN'de renk bozulmasını düzeltir.Bu yüzden daha profesyonel görünümlü bir görüntüye ihtiyacınız varsa, çeşitli açı ve ışıkta okunur ve daha yüksek maliyeti kabul eder [örneğin, 1kpcs temelinde 3,5' 240*160 FSTN ekranı, yaklaşık 10 ABD doları olacaktır], o zaman iyi bir seçim olacaktır.
Tipik Uygulamalar: Yüksek kaliteli el cihazları, tıbbi cihazlar, gelişmiş endüstriyel ekipmanlar, taşınabilir ölçüm aletleri.
| Ürün | Özellikleri |
| Ürün Adı | 132x64 nokta Grafik LCD Modülü |
| Model numarası. | RYG13264BW1 |
| Nokta Biçimi | 132x64 |
| LCD Ekran Modu | FSTN/TN Tek renkli, renk isteğe bağlı |
| Melek görünümü | 12H veya 6H |
| Sürüş Yöntemi | Yaratıcıya Yaklaşın, 1/9 |
| Arka ışık | Beyaz |
| Sürücü IC | SSD1603Z veya eşdeğer |
| Operasyon Voltaj ((V) | 3.5v en fazla |
| LCM teknolojik koşulları | RoHS |
| Çalışma sıcaklığı | -20o C~+70oC |
| Depolama sıcaklığı | -30o C~+80oC |
Grafik LCD modülünün maliyet ayrımı
LCD Panel [LCD+Liquid Crystal] 30-40 %: boyut ve çözünürlük, FSTN kalitesi, cam kalitesi.
Sürücü IC 10-15%: örn. , UC1608 veya ST7529, çip fiyatı da dalgalanır.
PCBA 10-15%: IC, konektörler, pasif bileşenleri içerir.
Arka ışık 10-15%: Bu isteğe bağlıdır ve LED + ışık rehber filmi maliyeti de kalite farkına sahiptir.
Polarizer ve Filmler 5-10%: Normalde STN veya FSTN ekranları için.
Montaj ve Emek 10-15%: El / Yarım otomatik montaj, bağlama, lehimleme. Normalde 5k-10kpcs siparişi için yarı otomatik montajı düzenleyebiliriz.Ama bazı prosedürler çok fazla insan emeği gerektirir., ilgili otomobil ekipmanlarının yüksek maliyetli ve uzun süreli bir gelişim gerektirdiği için.
QC Testleri (3-5%) : Optik, elektrik, görsel testler.
Paketleme (1-2%): Nakliye koruması için tepsi veya Blister ambalajı.
Kâr Marjı: Üretim, nakliye vb. sırasında israfı dikkate almalıyız, ancak daha fazlasını satın alırsanız, fiyat her zaman müzakere edilebilir.
Hizmetimiz
1En İyi Kalite Kontrolü: Her LCD, teslimattan önce çalışmasını sağlamak için özel aletlerle veya ana panellerle test edilir.
2Doğru Paketleme Yolu:Taşıma güvenliği sağlamak için köpüklü kutuyla anti-statik torbalara paketlenmiş.
3Çoklu ödeme yöntemleri:T/T, Western Union, L/C, PayPal.
4Güvenilir nakliye yöntemleri:Hızlı teslimat UPS, EMS, DHL, TNT veya hava yoluyla.
5Profesyonel Özel Hizmet: Profesyonel ekip OEM&ODM hizmeti sağlar.
6Rekabetçi Fiyat: Doğrudan fabrika fiyatı.
7- Daha iyi satış sonrası hizmet: Uzun bir yıl garanti.
Sık Sorulan Sorular
1Ürün Bilgisi: miktar, parça numarası
2- Teslimat süresi gerekiyor.
3- Nakliye bilgileri- Şirket adı, sokak adresi, telefon ve faks numarası, varış limanı.
4Çin'de varsa nakliyecinin iletişim bilgileri.
