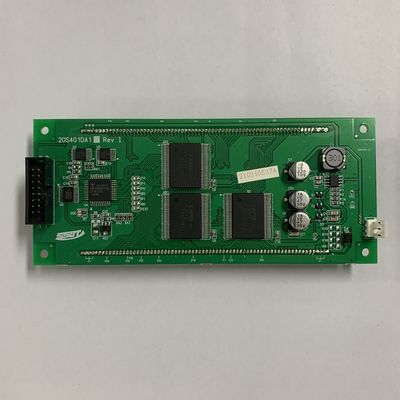

20S401DA2 4X20 Vakum Floresan LCD Ekran DOT Matrix VFD LCD Modülü

Yeni Orijinal LCD 20S401DA2 4X20 Vakum Floresan Ekranı DOT Matrix VFD LCD Modülü

Ekran Özellikleri

1. MİTEKAN
Bu özellik, SSVD (Shanghai Samsung V acuum Devices) tarafından üretilen VFD modülüne (Model numarası: 20S401DA1) uygulanır.

2. Özellikler
* Vakum Flüoresan Ekranı: Kendiliğinden Parlak, Yüksek Kalite ve Okulabilir Ekran
* +5VDC Tek güç kaynağı: Dahili DC/DC dönüştürücü
* Hem paralel hem de seri arayüzü: Baud oranı: 300 ~ 19.200 bps, Parity Seçilebilir (geçici, çift, tuhaf)
* İki tür CG-ROM yazı tipi: ASCII + Japonca ve ASCII + Avrupa
* 4 Parlaklık seviyesi: 25%, 50%, 75% ve 100%
* Karakter biçimi: 5*7 Nokta Matrisi


VFD modülü Nedir?

Bir VFD modülü, değerlendirmeyi kolaylaştırmak için bir denetleyici, anot sürücüsü, şebeke sürücüsü ve güç kaynağı devresini içerir.

Basit bir komut kullanarak çeşitli görüntüleme kontrol işlevlerini gerçekleştirin.
Müşterilerin gereksinimlerini karşılamak için, arayüz ve yazılım için özel siparişler verebiliriz.

CU-U serisi ekranlarının hepsi LCD uyumlu boyutlar ve HD44780 komut setleri ile üretilmiştir.geniş bakış açılarına sahiptir ve kısa ve uzun mesafelerde daha kolay okunurEk olarak, VFD ekranları, modülün -40C ila +85C sıcaklık aralığında hızlı bir görüntüleme yanıtına sahiptir. Noritake, ürünleriyle ilgili uzun vadeli tedarik ve mühendislik desteği sunar.

Vacuum Fluorescent Display, elektron yoğunluğunu yaratan filamentler sağlar. Filamentler sıcak bir elektrot olarak çalışır. Elektrik akımı tarafından ısıya maruz kaldığında, filamentler elektron üretir.Aynı zamanda katotlar (luminesans) içerir., sayı ve harfler şeklinde kullanılır.

İnce metal ızgaralar anotları kaplar ve elektron yoğunluğunun filamentlerden anotlara yayılmasını kontrol etmeye çalışır.

Filamentler tarafından aktarılan yüklü parçacıklar ışınlanmaya saldırdığında, ışınlanır.

Sıvı kristal bir ekranla karşılaştırıldığında, bir vakum floresan ekran, kontrast oranıyla son derece güçlü bir ışık aktarır ve ayrıca çeşitli renk kombinasyonlarının bileşenlerini göstermeye yardımcı olabilir.VFD aydınlatma istatistikleri tipik olarak 640 cd/m2 civarında görünüyor., yüksek parlaklıklı VFD'ler 4.000 cd/m2 ve araştırma modülleri ile başlıca olarak tahrik voltajı ve zaman çerçevesine dayalı olarak 35.000 cd/m2'ye kadar ulaşmaktadır.
