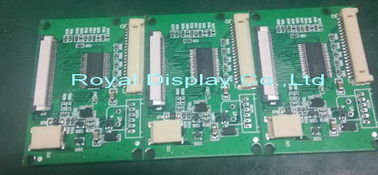

Dahili LED İnverter PCB800182 ile 12V TFT LCD Denetleyici Kartı

Dahili Led İnvertörlü TFT Lcd Kontrol Kartı PCB800182

1, sürücü kartı bir LVDS sinyal girişi, bir sinyal dönüştürücü kartı aracılığıyla TTL çıkış sinyali ve entegre LED arka ışık sürücüsüdür ve çok voltajlı LCD ekran adaptör plakası gibi AVDD, VGL, VGH, VCOM üretebilir

2, sürücü panosu destekleyebilir,

AT065TN14

AT070TN90

AT070TN92

AT080TN52V.1

AT080TN52

AT090TN12

AT090TN10

AT090TN13

EJ080NA05

EJ080NA05A

EJ080NA05B

Çok yaygın 50PIN LCD ekran veya aynı işlev çözünürlüklü LCD ekran (ayrıca teknik departmanımıza danışabilirsiniz)

3, sürücü kartı, standart bir DF14-20P arayüzleri kullanan LVDS giriş sinyali ve tek bir ortak pazar kullanan arayüz tanımları, 8 (8bit)

Evrensel LVDS sinyal hattı, ek bir ücret karşılığında ilgili bir destek telim var,

4, sürücü plakası 8BIT varsayılan standart LVDS sinyal girişi, ancak sinyal girişi 6BIT'i de destekleyebilir, aşağıdaki teknik not ayarına bakın

5, sadece DC 5V arka ışık güç kaynağını kullanırsak veya devre kartında ve LCD ekranda mümkün olduğunca hasar olacaksa, dikkat etmeliyiz

6, sürücü kartı, kondansatör elemanı, Samsung markasını kullanarak, -50 dereceye kadar 120 dereceye kadar çalışma sıcaklığı

7, sürücü panosu, direnç elemanları, Tayvan Sağlık Bakanlığı, marka, -50 dereceye kadar 120 dereceye kadar çalışma sıcaklığı

8, sürücü kartı -20 dereceden 50 dereceye kadar çalışma sıcaklığını konsolide etti

9, sürücü panosu, THC orijinal Japon ithalatı, THC63LVDF84B, kalite güvencesi kullanarak ana dönüştürücü IC
