Ürün adı: | 4X20 VFD LCD Modülü | Model numarası.: | RY20S401DA1 |
---|---|---|---|
Oynatma formatı: | 2x40 nokta | LCD tipi: | FSTN Pozitifi |
LED arka ışığı: | Beyaz Y/G | Görüş açısı: | saat 6 |
Denetleyici: | ST7065 | Çalışma sıcaklığı: | -20ºC~70ºC |
Vurgulamak: | 4*20 VFD Ekran Modülü,Karakter Vakumlu Floresan Ekran Modülü,LCD Vakumlu Floresan Ekran Modülü |
Yeni Orijinal LCD 20s401da2 Vakumlu Floresan VFD Modülü Ekran 4*20 Karakter
VFD Modülünün hızlı detayı
1. KAPSAM
Bu spesifikasyon, SSVD (Shanghai Samsung V acuum) tarafından üretilen VFD modülü (Model No: 20S401DA1) için geçerlidir.
cihazlar)
2. ÖZELLİKLER
* Vakumlu Floresan Ekran: Kendinden Işıklı, Yüksek Kaliteli ve Okunabilir Ekran
* +5VDC Tekli Güç Kaynağı: Dahili DC/DC Dönüştürücü
* Hem Paralel hem de Seri Arayüz: Baud hızı: 300 ~ 19.200 bps, Seçilebilir Parite (olmayan, çift, tek)
* İki çeşit CG- ROM Yazı Tipi: ASCII + Japonca ve ASCII + Avrupa
* 4 Parlaklık Seviyesi: %25, %50, %75 ve %100
* Karakter Formatı: 5*7 Nokta Vuruşlu
4*20 VFD Modül Ekranının Özellikleri
Öğe | Tanım |
Ürün adı | 4X20 noktalı VFD LCD Modülü |
Model numarası. | RY20S401DA1 |
Nokta Biçimi | 4x20 |
Anahat (mm) | 150,0* 64,0 * 28,6 |
Cam Boyutu (mm) | 118,2 *48,3 |
Ekran Alanı(mm) | 89. 52 * 33.07 |
Karakter Formatı | 5*7 Nokta Vuruşlu |
Basamak sayısı | 80 (4 satır * 20 karakter) |
arka ışık | LED arka ışığı |
Güç kaynağı | 5V |
Vakum Floresan Modülü hakkında daha fazla detay

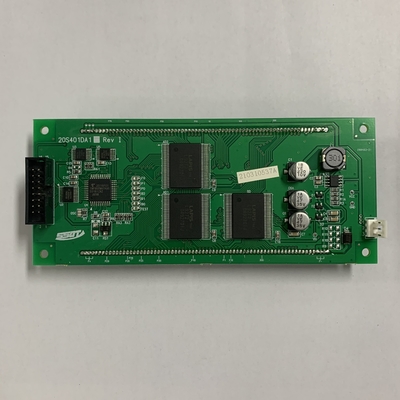

Bir VFD modülü, değerlendirmeyi kolaylaştırmak için bir denetleyici, anot sürücüsü, ızgara sürücüsü ve güç kaynağı devresi içerir.
Basit bir komut kullanarak çeşitli ekran kontrol işlevlerini gerçekleştirin.Çoklu arayüz seçenekleri mevcuttur.
Müşteri spesifikasyonlarını karşılamak için arayüz ve yazılım için özel siparişler yapabiliriz.
Bir VFD ekranı nasıl çalışır?

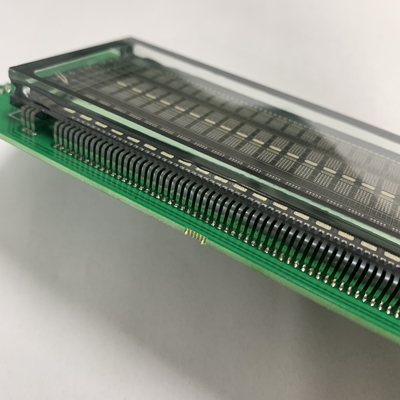

Vakum Floresan (VF) Ekran temel olarak bir vakum tüpüdür.Elektronlar bir katottan (filament) yayılır ve bir ızgara tarafından kontrol edilir.Izgara üzerindeki voltaj, elektronların itilip itilmeyeceğini veya fosfor kaplı bir anotla çarpışmasına izin verilip verilmeyeceğini belirler.
VFD ne kadar sürer?
VFD'ler uzun süre dayanabilir - çoğu VCR ekranı, zamanı (albiet soluk) yıllarca mutlu bir şekilde görüntüler.Moleküllerin yalnızca bir yönde hareket etmemesini sağlamak için filamanı bir AC dalga formuyla sürdüğünüzden emin olun (bunu yapmak için ucuz bir motor kontrolörü ve 555 zamanlayıcı kullanabilirsiniz).
CU-U serisi ekranların tümü, LCD uyumlu boyutlar ve HD44780 komut setleriyle oluşturulmuştur.Bu ekranlar, yüksek kontrast nedeniyle kolay okunur, geniş görüş açılarına sahiptir ve kısa ve uzun mesafelerde okunması daha kolaydır.Ek olarak, VFD ekranlar, modülün -40C ila +85C sıcaklık aralığında hızlı bir ekran yanıtına sahiptir.Noritake, ürünleri ile uzun vadeli tedarik ve mühendislik desteği sunmaktadır.
